【2022最新】1.5インチ透明OLEDディスプレイモジュール 128×64解像度ライトブルーカラーディスプレイOLED、Raspberry Pi/Arduino/STM32用、フルビュー角度、埋め込み独立ドライバーチップ、SPI/I2Cインターフェイス。

【商品名】
1.5インチ透明OLEDディスプレイモジュール 128×64解像度ライトブルーカラーディスプレイOLED、Raspberry Pi/Arduino/STM32用、フルビュー角度、埋め込み独立ドライバーチップ、SPI/I2Cインターフェイス。
【商品説明】
1.5インチ透明OLEDモジュール、128×64解像度OLEDディスプレイ、ライトブルーカラーディスプレイ
OLEDモジュール内蔵独立ドライバーチップ。Raspberry Pi、Arduino、STM32などの例が付属しています。
OLED透明モジュール、フル視野角。
4線式のSPIとI2Cインターフェースを採用し、互換性が向上し、高速データレートを実現。
オンライン開発リソース(Raspberry Pi/Arduino/STM32の例)を提供します、取得するには販売者に連絡してください。
1.5インチ透明OLED、128×64解像度、SPI/I2Cインターフェース、ライトブルーカラーディスプレイ

特徴:
1.1.51インチの透明OLED。SPI/I2Cインターフェースを使用した内蔵独立ドライバーチップ。Raspberry Pi、Arduino、STM32などの例付き。

2. SPIとI2Cコントロールインターフェースの切り替え。Raspberry Pi/Arduino/STM32などのコントローラーボードをサポート。

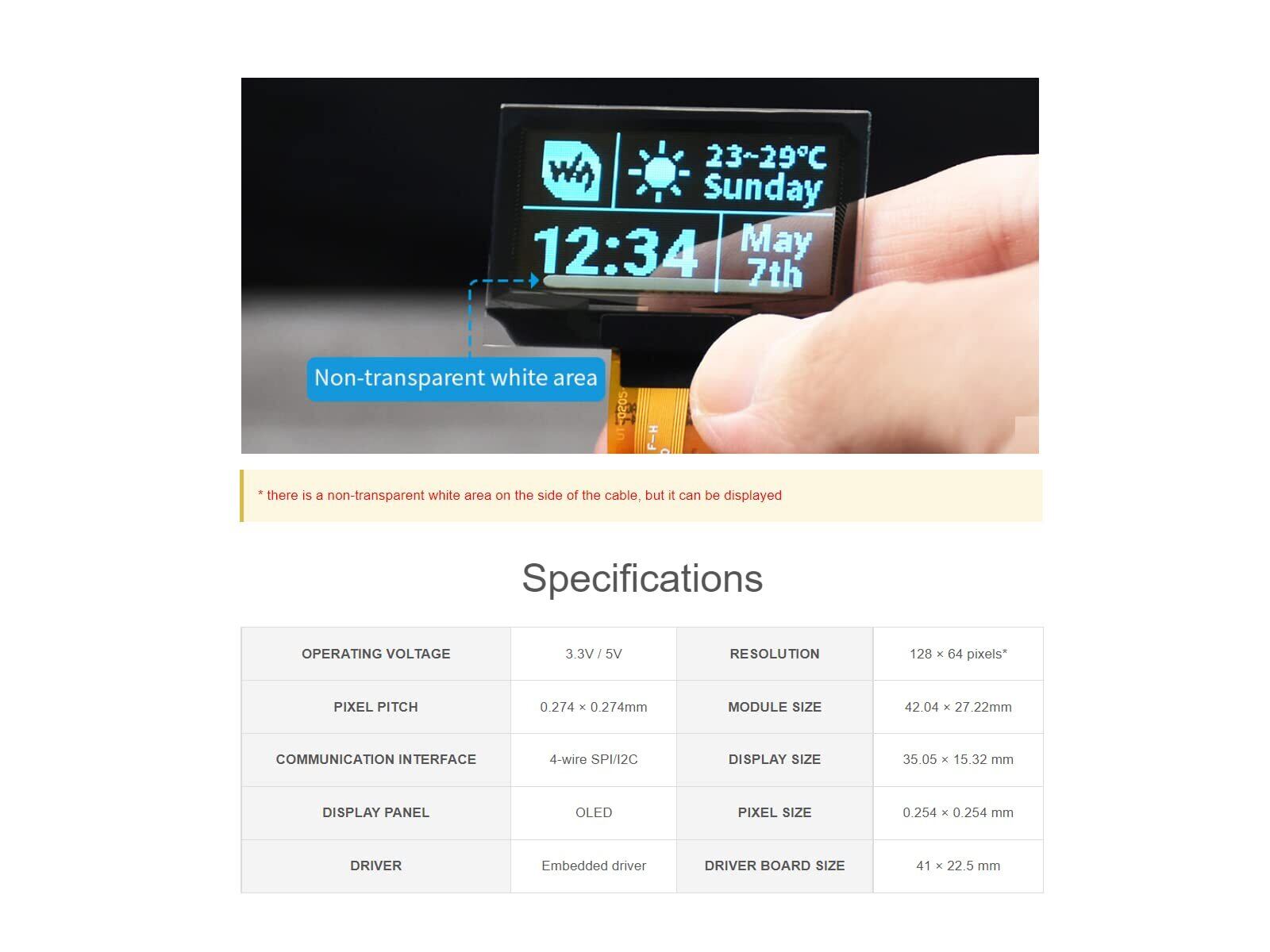

仕様
動作電圧:5V/3.3V
通信インターフェース:SPI/I2C
コントローラー:SSD1309
解像度:128×64

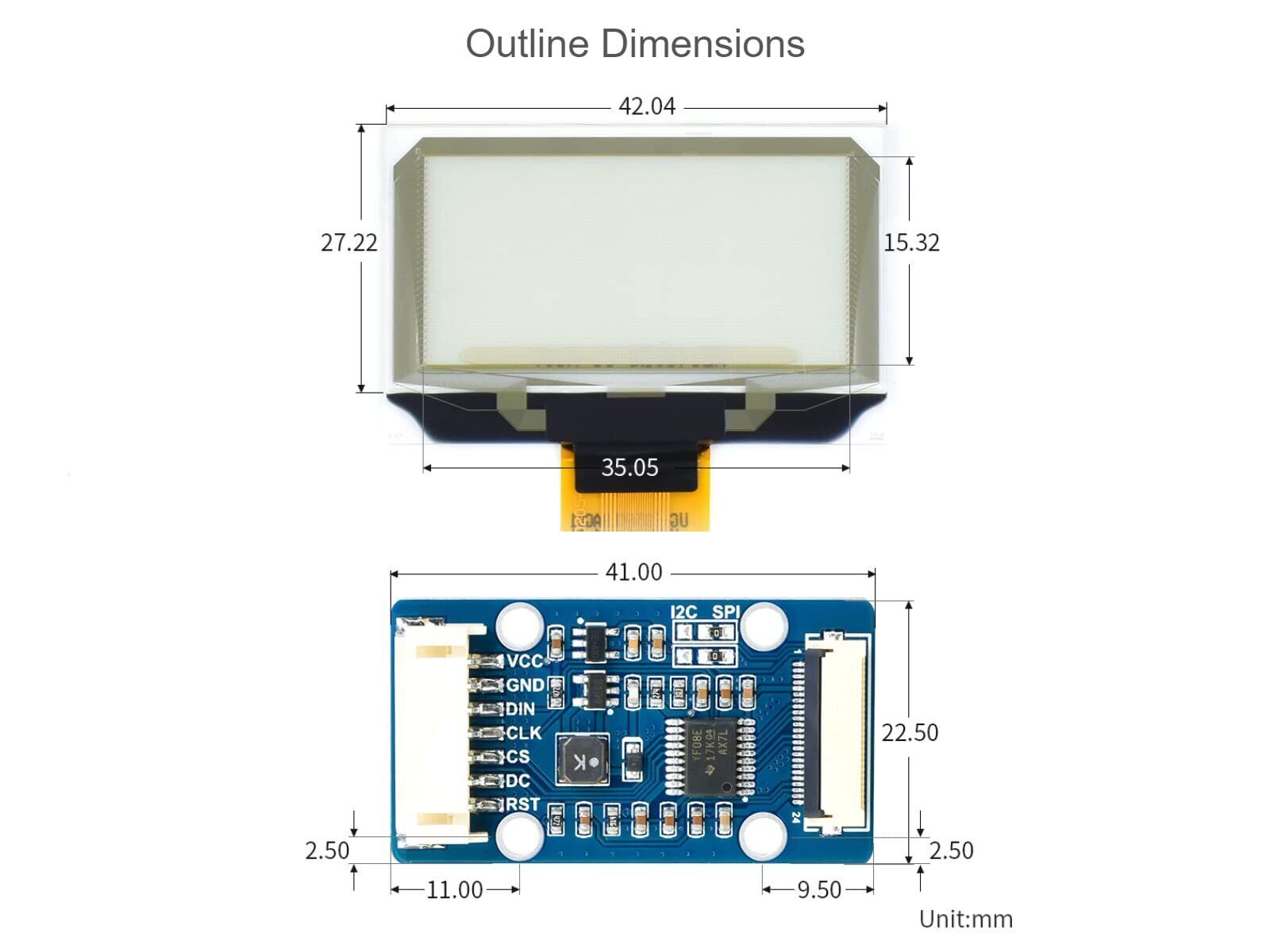

ディスプレイサイズ:35.05×15.32(mm)
画素ピッチ:0.254×0.254(mm)
ボードサイズ:41×22.5(mm)
表示色:ライトブルー

OLED&コントローラー。
このOLEDが使用する内蔵コントローラーはSSD 1309で、128×64ビットのSRAMを備え、最大128×64ピクセルの画面をサポートし、SPI/I2C/をサポートします。
6800パラレルポート/8080パラレルポート、256レベルの明るさ設定、この画面は128×64ピクセルなので、内部SRAMは完全に使用されていません。
このモジュールは4線式のSPIとIICインターフェースを採用しており、互換性が良く、伝送速度も高いです。

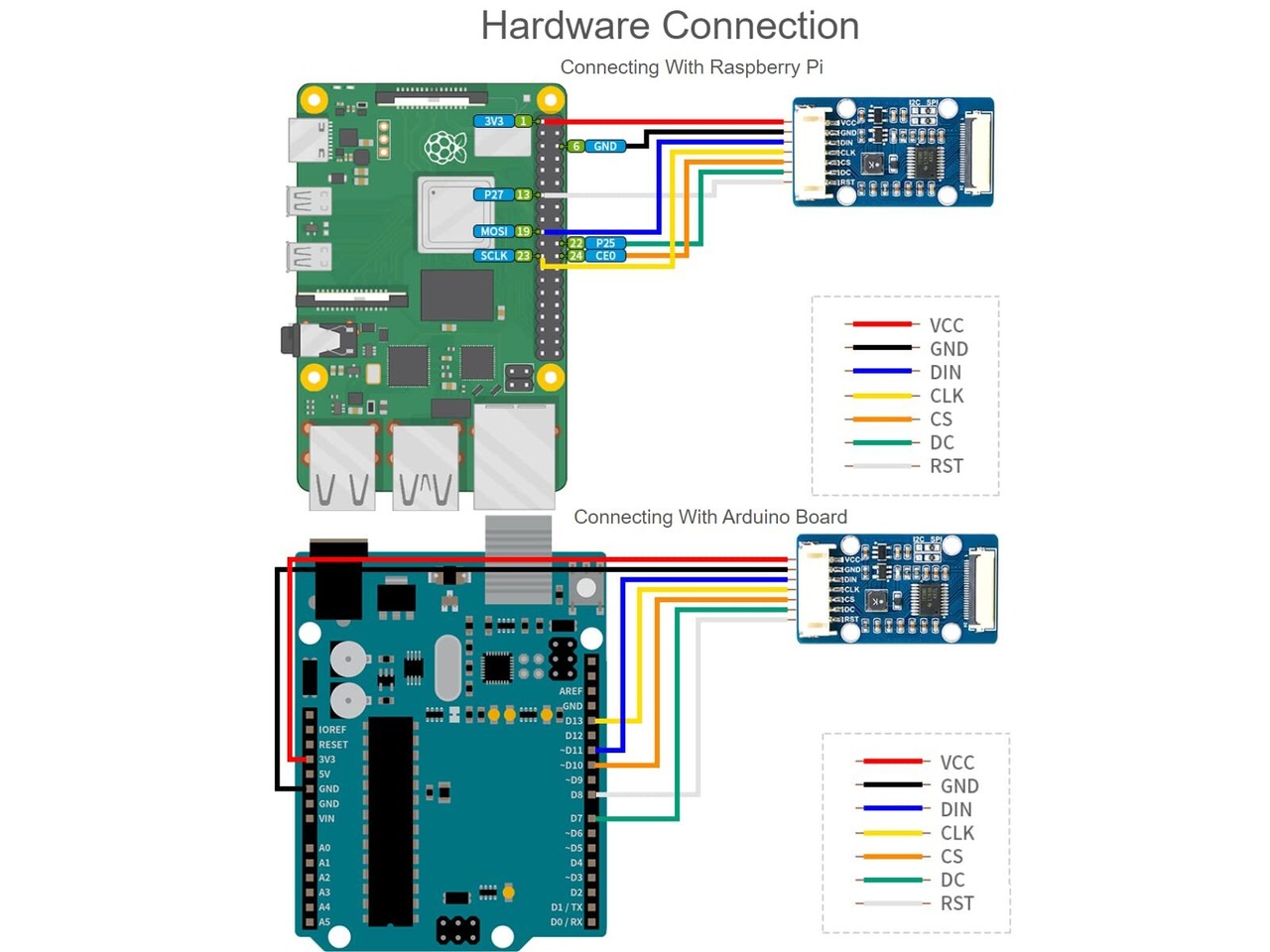

接続:
VCC-----電源(3.3V / 5V入力)。
GND------グラウンド
DIN------SPI / I2Cデータ入力。
CLK-----SPI / I2CIクロック入力。
CS------チップ選択、低アクティブ。
DC------データ/コマンド選択(データは高、コマンドは低)。
RST------リセット、低アクティブ。

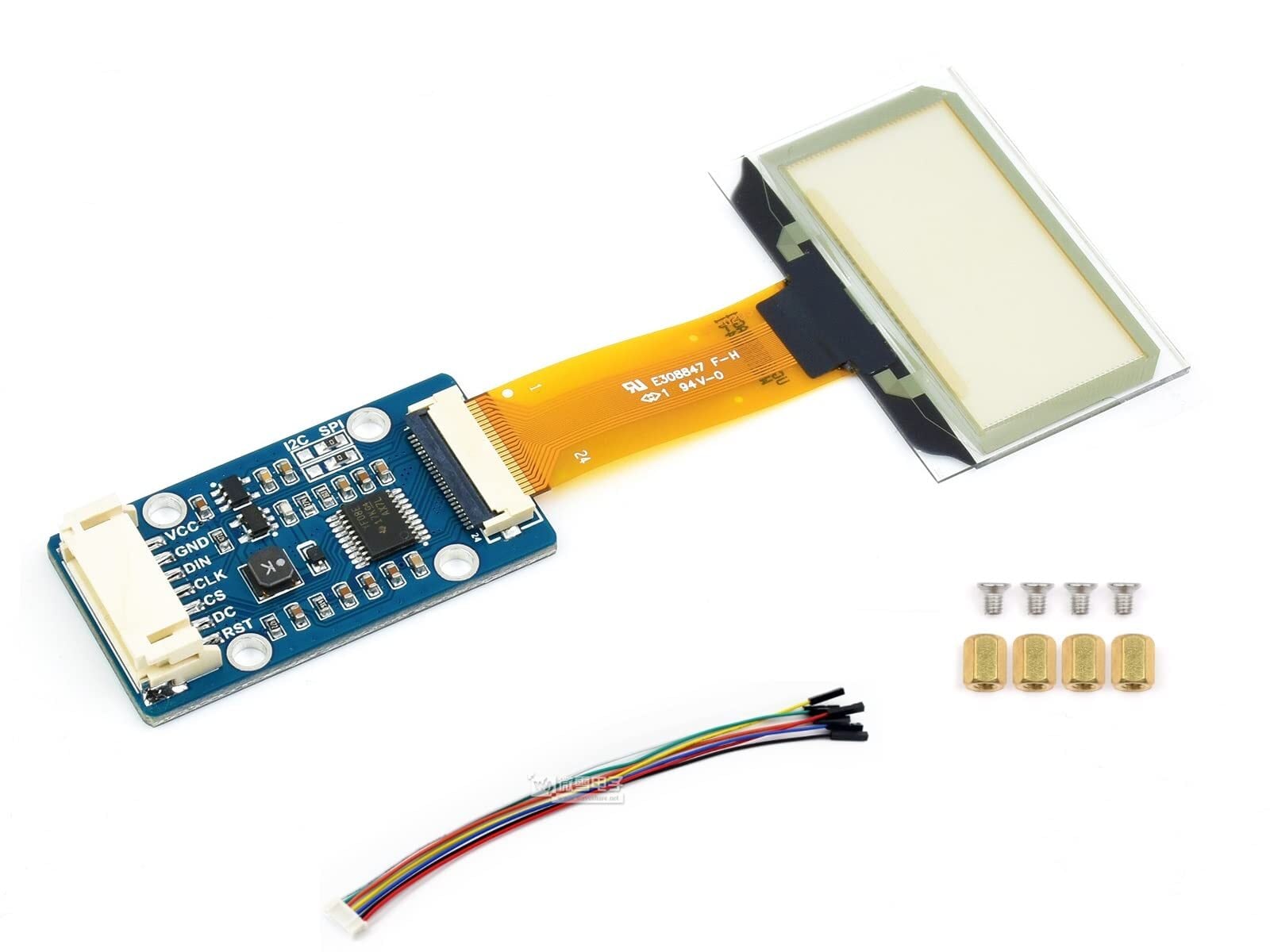

パッケージ内容:
1.5インチ透明OLED x 1。
PH2.0 7PINケーブル x 1。
ネジパック。

QA
1. システムでOLEDモジュールは何ボルトを使用できますか?
OLEDモジュールはデフォルトで3.3Vシステムで使用されていますが、24時間以上のバーンインテストの後、5Vシステムでも正常に動作することがわかりました。

2. OLEDモジュールの寿命は何時間ですか?
通常、通常の作業条件下では50,000時間です。

ご注意:
オンライン開発リソースが提供されていますので、必要に応じて当社にご連絡ください。
